螺旋絞龍葉片的下料方法

點擊次數:   更新時間:23/11/09 10:41:11     來源:www.qkl2913.cn關閉
  螺旋絞龍葉片是圓柱形螺旋輸送機的主要部件,它與螺紋一樣有單、雙線,左、右旋之分。單線螺旋螺距等于導程,雙線螺旋螺距等于1/2導程,螺旋葉片通常按一個螺距或稍大于一個導程的螺旋面展開下料,彎曲成形后,再在機軸上拼接成連續的螺旋面。
  三角形法是將螺旋面分成若干個三角形面,并將每一個三角形面近似地看作平面,求出實形。然后再將這些三角形的實形依次拼接在一起,即為螺旋面的展開圖。

  螺旋絞龍葉片用正螺旋面的內、外直徑d、D畫出俯視圖,十二等分俯視圖內、外圓周,等分點分別為0、2、4·12和1、3、5…13。以點劃線和細實線交替連接各點。在主視圖取h等于螺距,并十二等分,由等分點引水平線,與俯視圖內、外圓周等分點所引上垂線得對應交點,區別內、外圓將各交點連成兩條螺旋線,完成主視圖。

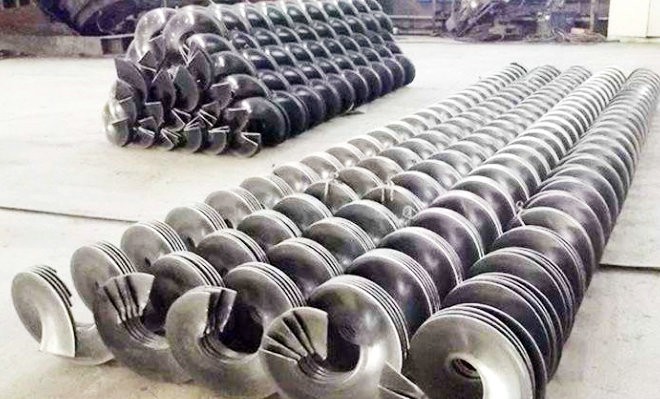

螺旋絞龍葉片

  求實長,作展開。從主視、俯視圖不難看出,螺旋絞龍葉片面上各三角形的細實線邊為水平線,其水平投影反映實長,且各線實長相等;各點劃線及內、外圓的等分弧為一般位置直線和曲線,投影不反映實長,可用直角三角形法求出。
